Ermax breddmarkeringssatser

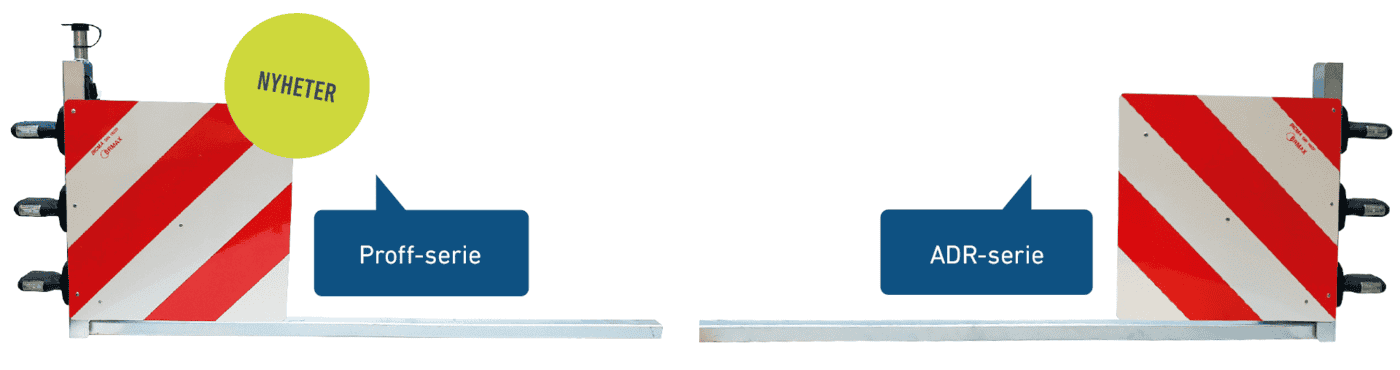

Ermax breddmarkeringssatser finns i två serier, en Proff-serie och en ADR-serie. Breddmarkeringssatserna, som är byggda på standardkomponenter från Ermax-sortimentet, passar nästan alla applikationer. De är lätta att montera och ansluta, vilket bidrar till hög användarvänlighet och driftsäkerhet i det dagliga arbetet.
Båda serierna är konstruerade med en galvaniserad konsol och ett fyrkantigt infästningsrör för montering på fordonet. Skylten levereras färdigmonterad med 3 flexibla breddmarkeringslyktor med rött, vitt och orange ljus. Lamphållaren är tillverkad i gummimaterial och LED markeringslyktor i slagtålig polykarbonat som tål hård hantering och tuffa miljöer.
Proff-serien
Proff-serien har ett röruttag på toppen (ISO 72591) för montering och anslutning av varningsljus.

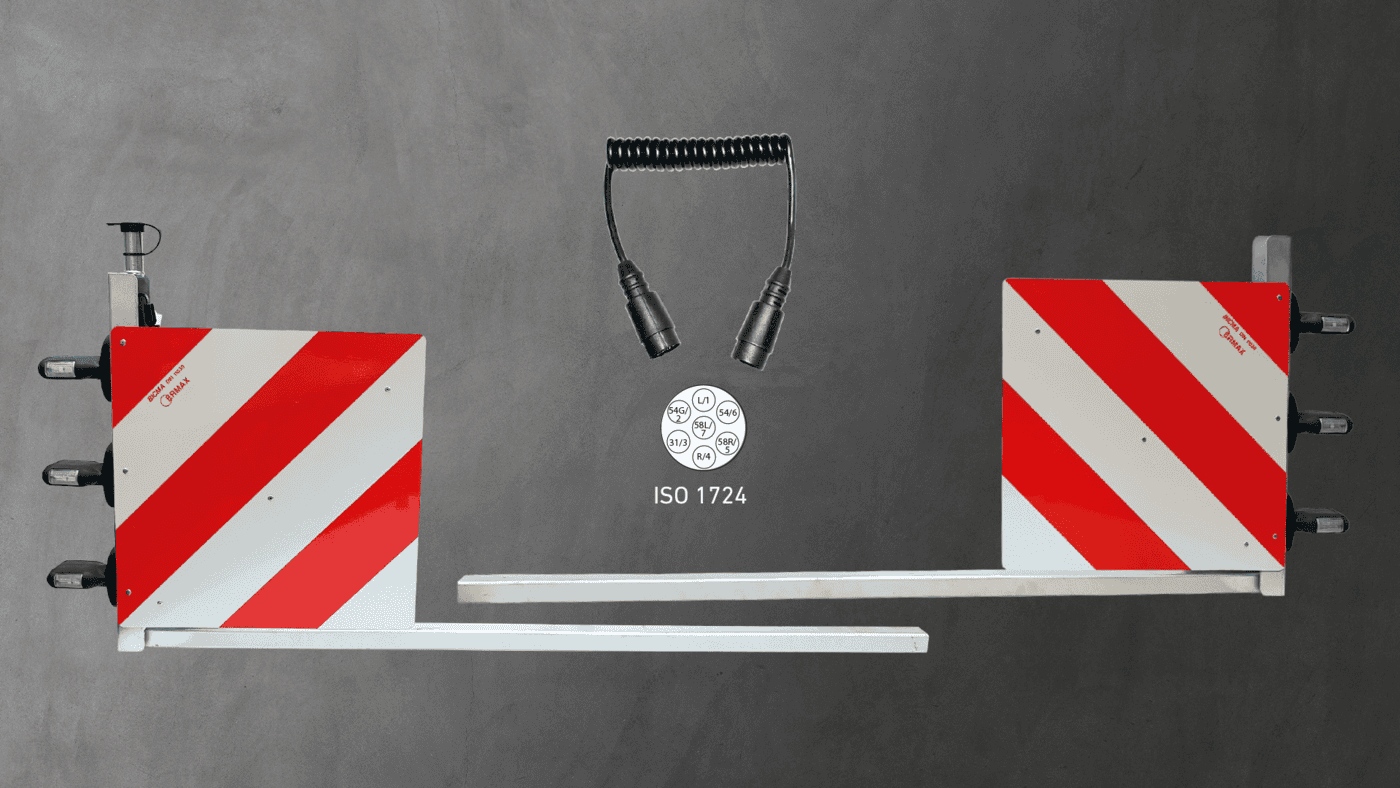

Breddmarkeringen ansluts med ett 7-poligt ISO 1724-uttag (exempelvis Ermax anslutningskabel 69.090.180.165). Anslutningskabeln är en standardkabel, vilket innebär att den är lätt att anskaffa och byta ut vid behov.
ADR-serien
ADR-serien ansluts med en Super Seal-kontakt vilket gör den godkänd för bruk på ADR-fordon (ansluts med exempelvis Ermax anslutningskabel 69.994.030.300). OBS! Montering av själva varningslampan är inte ADR-godkänd, på grund av de öppna kontakterna i det tillhörande infästningsröret.
Fördelar med Ermax breddmarkering
- Breddmarkeringarna kan beställas var för sig eller som en uppsättning med 4 skyltar – två bak och två fram
- Standardiserade skyltar – levereras monteringsfärdiga
- Ansluts med standarkabel (ISO 1724)
- ADR-serien är ADR-godkänd
- Markeringslyktorna tillverkade i slagtålig polykarbonat
- Uppfyller de senaste kraven enligt Transportstyrelsens nya föreskrifter om färd med bred eller lång odelbar last.

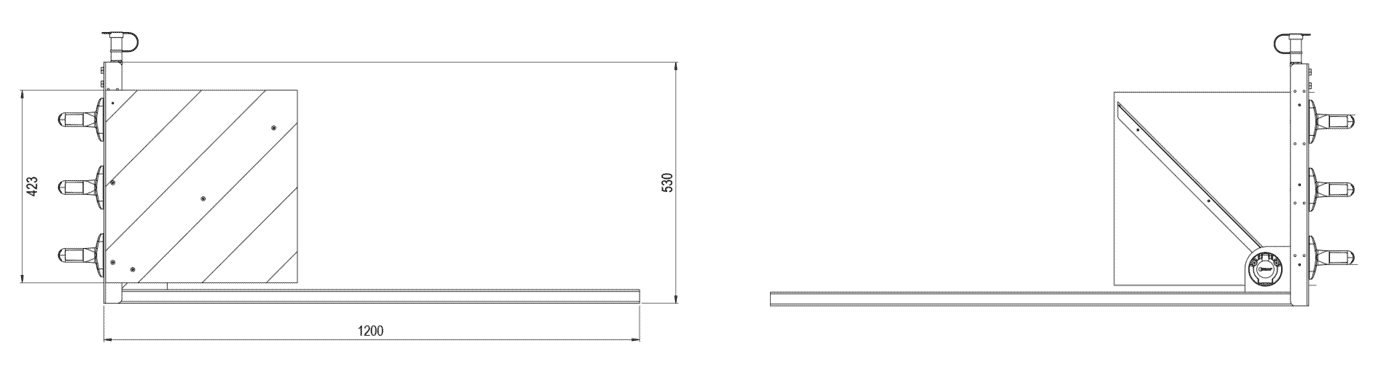

Breddmarkeringsskyltar - PROFF SERIE
med 7-poligt uttag ISO 1724 eller 3-poligt uttag
| Placering | Mått L x B (mm) | Material | Anslutning | Artikelnummer | Anslutning | Artikelnummer |
|---|---|---|---|---|---|---|
| Bak vänster | 1200 x 530 | galvaniserad | 7-polig ISO 1724 | 098 269 800 | 3-polig | 098 269 801 |
| Bak höger | 1200 x 530 | galvaniserad | 7-polig ISO 1724 | 098 269 805 | 3-polig | 098 269 806 |
| Fram vänster | 1200 x 530 | galvaniserad | 7-polig ISO 1724 | 098 269 810 | 3-polig | 098 269 811 |
| Fram höger | 1200 x 530 | galvaniserad | 7-polig ISO 1724 | 098 269 815 | 3-polig | 098 269 816 |
| Komplett set med alla 4 skyltar ovan | galvaniserad | 7-polig ISO 1724 | 098 269 820 | 3-polig | 098 269 821 | |

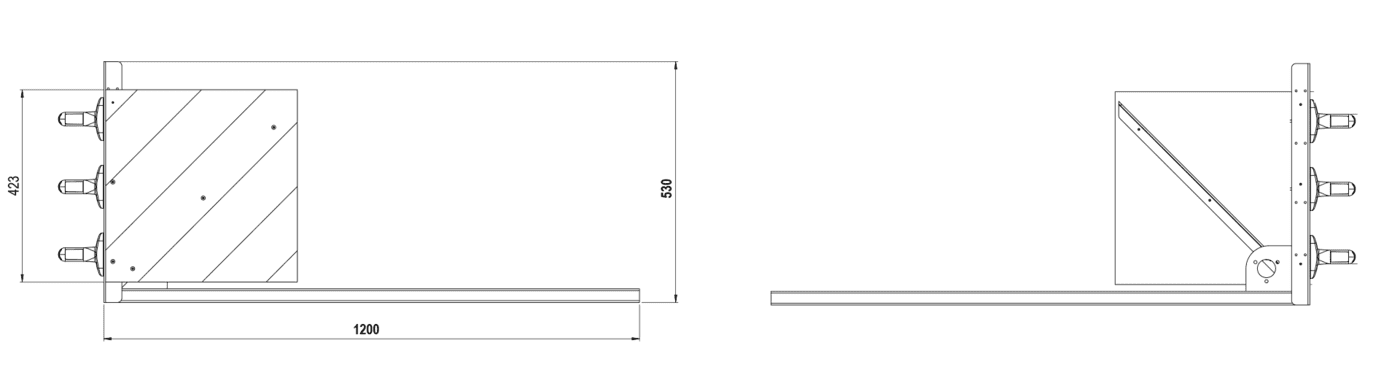

Breddmarkeringsskyltar - ADR SERIE
| Placering | Mått L x B (mm) | Material | Anslutning | Artikelnummer |
|---|---|---|---|---|
| Bak vänster | 1200 x 530 | galvaniserad | Super Seal-kontakt | 098 269 830 |
| Bak höger | 1200 x 530 | galvaniserad | Super Seal-kontakt | 098 269 835 |
| Fram vänster | 1200 x 530 | galvaniserad | Super Seal-kontakt | 098 269 840 |
| Fram höger | 1200 x 530 | galvaniserad | Super Seal-kontakt | 098 269 845 |
| Komplett set bestående av alla 4 skyltar ovan | galvaniserad | Super Seal-kontakt | 098 269 850 | |
Transportstyrelsens nya lastföreskrifter
Transportstyrelsen har beslutat om nya föreskrifter och allmänna råd om färd med bred eller lång odelbar last. De nya föreskrifterna trädde i kraft den 1 september 2023 men innehåller övergångsbestämmelser som säger att utmärkning och lyktor enligt äldre föreskrifter får tillämpas till och med den 31 juli 2025.
De nya föreskrifterna riktar sig till de som ska transportera bred odelbar last (upp till högst 350 cm) eller lång odelbar last (upp till högst 30,0 meter) och innebär bland annat nya krav på utmärkning.*
* Fullständig information om de nya föreskrifterna finns på Transportstyrelsens hemsida.
Breddmarkeringsskyltarna skall:
- ha växelvis röda och vita fält med en vinkel mellan 45° och 60° och med en bredd på mellan 7–10 centimeter
- ha fält av samma bredd, med undantag för de yttersta fälten
- vara E-märkta enligt UNECE-reglemente 104 klass C
- placeras så att fälten lutar snett utåt och nedåt från fordonet eller lasten
- Kvadratiska skyltar skall vara minst 0,42 meter. Förhållandet mellan bredd och höjd ska vara 1:1
(Ermax breddmarkeringsskyltar är 0,423 meter breda.)
